Punto de anclaje: qué es, normativa, tipos y cómo elegir el correcto para trabajo en altura

¿Qué es un punto de anclaje y por qué es crucial en trabajo en altura?

En cualquier sistema de protección contra caídas, el punto de anclaje constituye el elemento estructural que soporta la totalidad de la carga dinámica generada durante una detención. Sin un anclaje fiable, el arnés, el absorbedor de energía y la línea de vida carecen de utilidad práctica. Por esta razón, comprender su definición, función y diferencias conceptuales resulta indispensable tanto para escaladores como para personal de trabajo vertical industrial.

Definición y función del punto de anclaje en sistemas de detención de caídas

Un punto de anclaje se define como el lugar específico de una estructura (viga, columna, losa, perno) al que se conecta el equipo de protección personal contra caídas. Su función principal es transferir las fuerzas generadas durante una caída —que pueden alcanzar varios kilonewtons— hacia la estructura portante, manteniendo al trabajador suspendido de forma segura. Además, debe resistir cargas estáticas y dinámicas sin deformarse ni fallar. En sistemas de detención de caídas, el punto de anclaje actúa como el primer eslabón de la cadena de seguridad; si este eslabón cede, todo el sistema colapsa.

Diferencia entre anclaje, punto de anclaje y estructura de anclaje

Es frecuente confundir estos tres términos, aunque designan realidades distintas. El anclaje es el dispositivo físico (gancho, perno, placa) que se fija a la estructura. El punto de anclaje es el lugar o la posición geométrica donde se realiza la conexión. Por último, la estructura de anclaje se refiere al elemento portante (viga de acero, columna de concreto, barra de anclaje) que sostiene al anclaje. En la práctica, la normativa exige que la estructura de anclaje tenga una resistencia mínima de 5000 libras (22,2 kN) por persona conectada, o el doble de la carga máxima esperada en sistemas de trabajo en altura.

Normativa aplicable a los puntos de anclaje: NOM-STPS y otras regulaciones

La regulación mexicana establece requisitos específicos para la instalación, verificación y uso de puntos de anclaje en trabajo en altura. Cumplir con estas normas no solo es obligatorio, sino que reduce significativamente el riesgo de accidentes fatales. A continuación se detallan las principales disposiciones.

NOM-009-STPS: condiciones de seguridad para trabajo en altura

Esta norma oficial mexicana establece las condiciones de seguridad que deben observarse en los centros de trabajo donde se realizan actividades en altura. En su capítulo referente a sistemas de protección contra caídas, la NOM-009-STPS indica que todo punto de anclaje debe ser diseñado, instalado y verificado por personal capacitado. Además, exige que la resistencia mínima del anclaje sea de 5000 libras (22,2 kN) por usuario, y que se realice una inspección visual antes de cada uso. La norma también especifica que los anclajes permanentes deben contar con un plan de mantenimiento documentado.

NOM-004-STPS: sistemas de protección contra caídas

La NOM-004-STPS complementa a la anterior al enfocarse en los sistemas de protección contra caídas utilizados en trabajos con maquinaria y equipo. En relación con los puntos de anclaje, esta norma detalla los requisitos de resistencia dinámica, los factores de caída permitidos y la obligación de utilizar absorbedores de energía cuando la distancia de caída libre supere 1,8 metros. Asimismo, prohíbe el uso de anclajes improvisados como tuberías, barandales o elementos no diseñados para soportar cargas de detención.

Requisitos de resistencia y certificación del anclaje según la normativa

De acuerdo con ambas normas, todo punto de anclaje debe cumplir con una resistencia mínima de 5000 libras (22,2 kN) en la dirección de la carga prevista. Para sistemas de posicionamiento o restricción, la resistencia puede reducirse a 3000 libras (13,3 kN) siempre que se garantice que no existe riesgo de caída libre. La certificación del anclaje debe ser emitida por un organismo acreditado, y el fabricante debe proporcionar instrucciones claras de instalación, uso y mantenimiento. En el caso de anclajes temporales, la norma exige que sean inspeccionados por una persona competente antes de cada jornada laboral.

Tipos de puntos de anclaje según su uso y estructura

La elección del tipo de anclaje depende de la superficie de trabajo, la duración de la actividad y la carga esperada. A continuación se describen las categorías más comunes en el ámbito industrial y de montaña.

Anclajes permanentes: fijos a estructuras como techos y columnas

Los anclajes permanentes se instalan de forma fija en estructuras como vigas de acero, losas de concreto o columnas. Suelen fabricarse en acero galvanizado o inoxidable, con pernos de expansión o químicos para garantizar la fijación. Ejemplos típicos son las placas de anclaje con argolla, los pernos de ojo y las bases para líneas de vida verticales. La ventaja principal es su disponibilidad inmediata y su resistencia constante. Sin embargo, requieren estudios de carga previos y una instalación profesional que cumpla con la NOM-009-STPS. Su vida útil puede superar los 10 años si se mantienen adecuadamente.

Anclajes temporales: portátiles y ajustables para diferentes superficies

Para trabajos de corta duración o en superficies variables, los anclajes temporales ofrecen flexibilidad. Incluyen dispositivos como abrazaderas para vigas, anclajes de cuña, anclajes de correa ajustable y sistemas de vacío. Su instalación es rápida y no requiere perforaciones, pero su resistencia depende del correcto ajuste y de la condición de la superficie de apoyo. Por ejemplo, un anclaje de abrazadera para viga de acero puede soportar hasta 22 kN si la brida de la viga tiene el espesor adecuado. Es fundamental verificar que el fabricante indique la capacidad de carga para cada tipo de perfil.

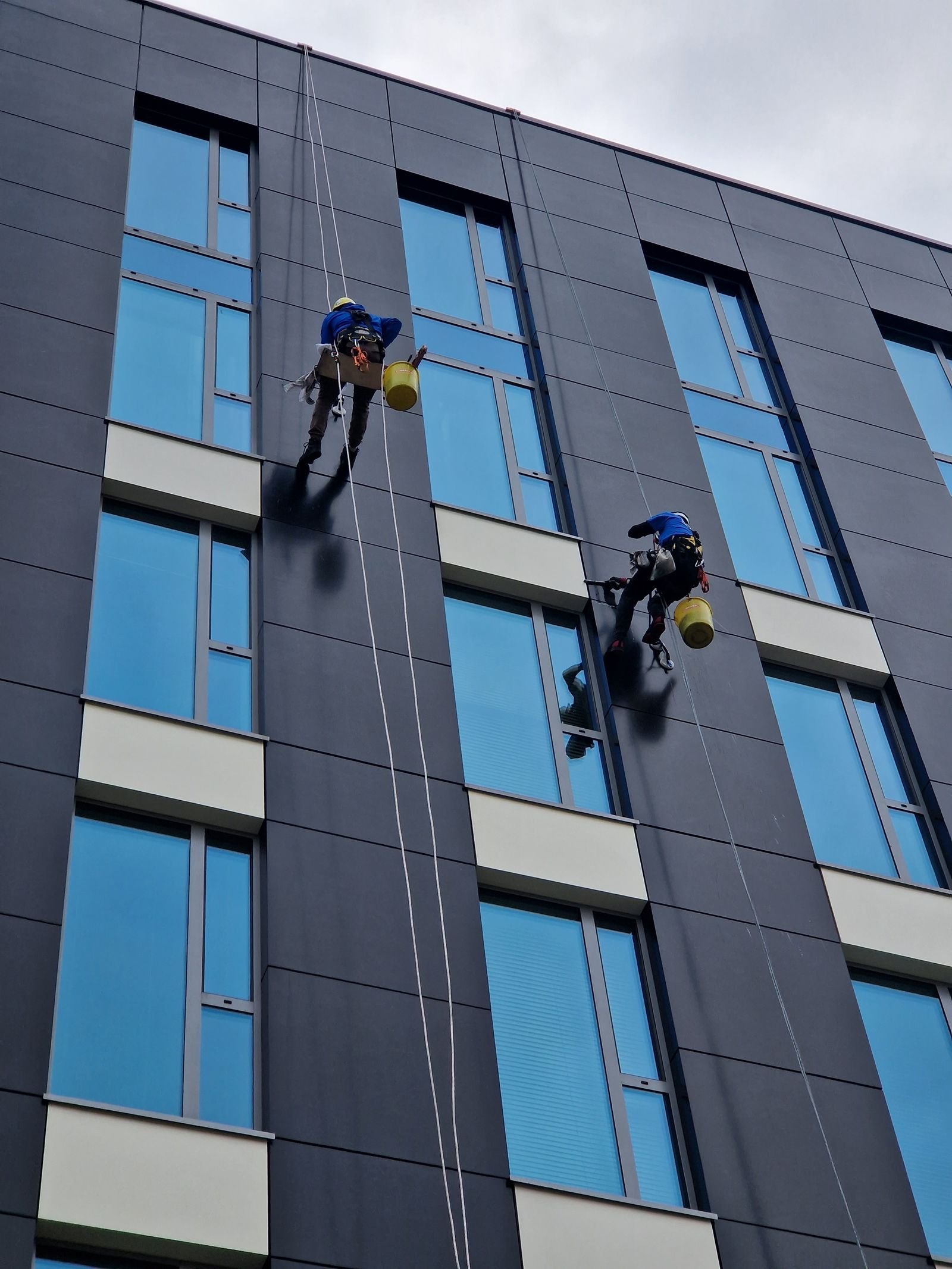

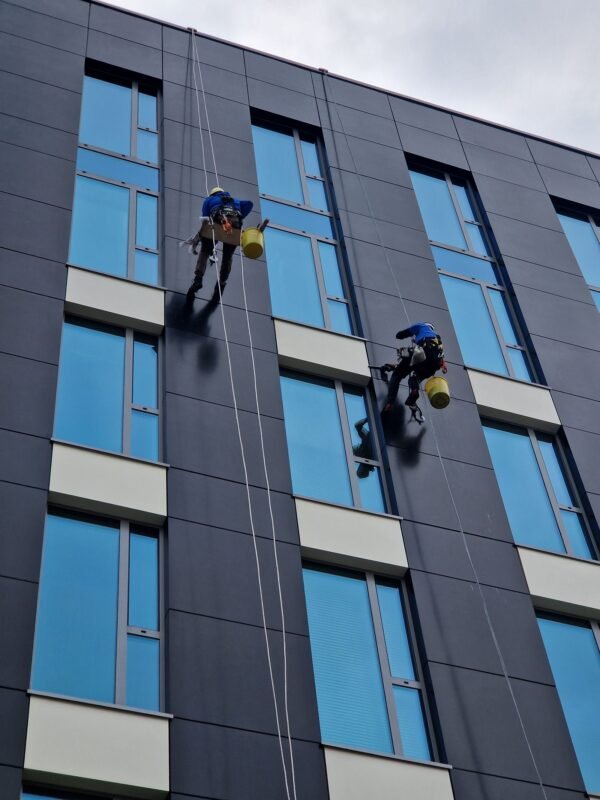

Anclajes de línea de vida horizontal y vertical

Las líneas de vida son sistemas de anclaje continuos que permiten desplazarse a lo largo de una trayectoria. Los anclajes de línea de vida horizontal se fijan en ambos extremos a estructuras resistentes y pueden ser de cable de acero o cinta sintética. Los anclajes de línea de vida vertical se instalan en escaleras, torres o postes, y requieren un dispositivo deslizante (anticaídas) que se conecta al arnés. En ambos casos, los puntos de anclaje intermedios deben cumplir con la misma resistencia que los extremos. La normativa exige que la distancia entre anclajes no supere los 10 metros en horizontales y 2 metros en verticales, salvo especificación del fabricante.

Anclajes de vacío y magnéticos para superficies metálicas

En superficies lisas de acero o concreto, los anclajes de vacío generan sujeción mediante bombas de vacío manuales o eléctricas. Estos dispositivos ofrecen una capacidad de carga que puede alcanzar 15 kN, pero requieren una superficie limpia, seca y sin pintura descascarada. Los anclajes magnéticos, por su parte, utilizan imanes permanentes de neodimio y son ideales para estructuras de acero naval o puentes. Su principal desventaja es la sensibilidad a la temperatura y a la corrosión. Ambos tipos deben ser inspeccionados antes de cada uso, y su certificación debe incluir pruebas de adherencia en condiciones reales.

Certificación DC3 y capacitación para instalación y uso de puntos de anclaje

La capacitación formal es un requisito legal para cualquier persona que instale, supervise o utilice puntos de anclaje en el ámbito laboral. La certificación DC3, emitida por la Secretaría del Trabajo y Previsión Social (STPS), acredita que el trabajador ha recibido la formación adecuada en seguridad en altura.

¿Qué es el DC3 y cómo se obtiene?

El DC3 es un documento oficial que certifica las competencias laborales de un trabajador en una especialidad determinada. Para obtenerlo en la categoría de trabajo en altura, el interesado debe cursar un programa de formación teórico-práctico de al menos 40 horas, impartido por una entidad capacitadora registrada ante la STPS. El curso cubre normativa, selección de EPP, técnicas de anclaje, procedimientos de rescate y pruebas de resistencia. Al finalizar, se aplica un examen teórico-práctico; la aprobación otorga el DC3 con vigencia de dos años, tras los cuales se requiere recertificación.

Cursos obligatorios para instaladores y usuarios de sistemas de anclaje

La NOM-009-STPS establece que los instaladores de puntos de anclaje deben acreditar un curso específico de instalación de sistemas de anclaje, que incluye módulos de identificación de estructuras, cálculo de cargas, uso de anclajes químicos y mecánicos, y realización de pruebas de extracción. Los usuarios (trabajadores que se conectan al anclaje) deben cursar al menos un nivel básico de 8 horas sobre uso correcto del arnés, conectores y procedimientos de conexión. Ambos cursos deben ser impartidos por instructores con experiencia comprobable en trabajo vertical.

Competencias técnicas necesarias para garantizar la seguridad

Más allá de la certificación, el personal debe demostrar competencias como la capacidad de evaluar la resistencia de una estructura, seleccionar el anclaje adecuado según el material de la superficie (concreto, acero, madera), realizar una inspección visual detallada y ejecutar un procedimiento de conexión que evite el efecto péndulo. También es necesario que sepa interpretar las instrucciones del fabricante y las fichas técnicas de los dispositivos. La falta de estas competencias es una de las causas principales de fallos en sistemas de anclaje.

Elementos clave del equipo de protección personal (EPP) relacionados con el punto de anclaje

El punto de anclaje no actúa de forma aislada; forma parte de un sistema integrado que incluye arnés, conectores y absorbedores de energía. A continuación se describen los componentes esenciales y su interacción con el anclaje.

Arnés de cuerpo completo: conexión al punto de anclaje

El arnés de cuerpo completo es el elemento que distribuye las fuerzas de detención en muslos, cintura y hombros. El punto de conexión dorsal (anilla D) es el que debe unirse al punto de anclaje mediante un conector adecuado. La normativa exige que el arnés tenga una resistencia mínima de 15 kN en la anilla dorsal y que esté fabricado con cintas de poliéster de alta tenacidad. Además, debe contar con certificación de organismo acreditado (CE, ANSI o NOM). Un arnés mal ajustado o con cintas desgastadas puede comprometer la eficacia del anclaje.

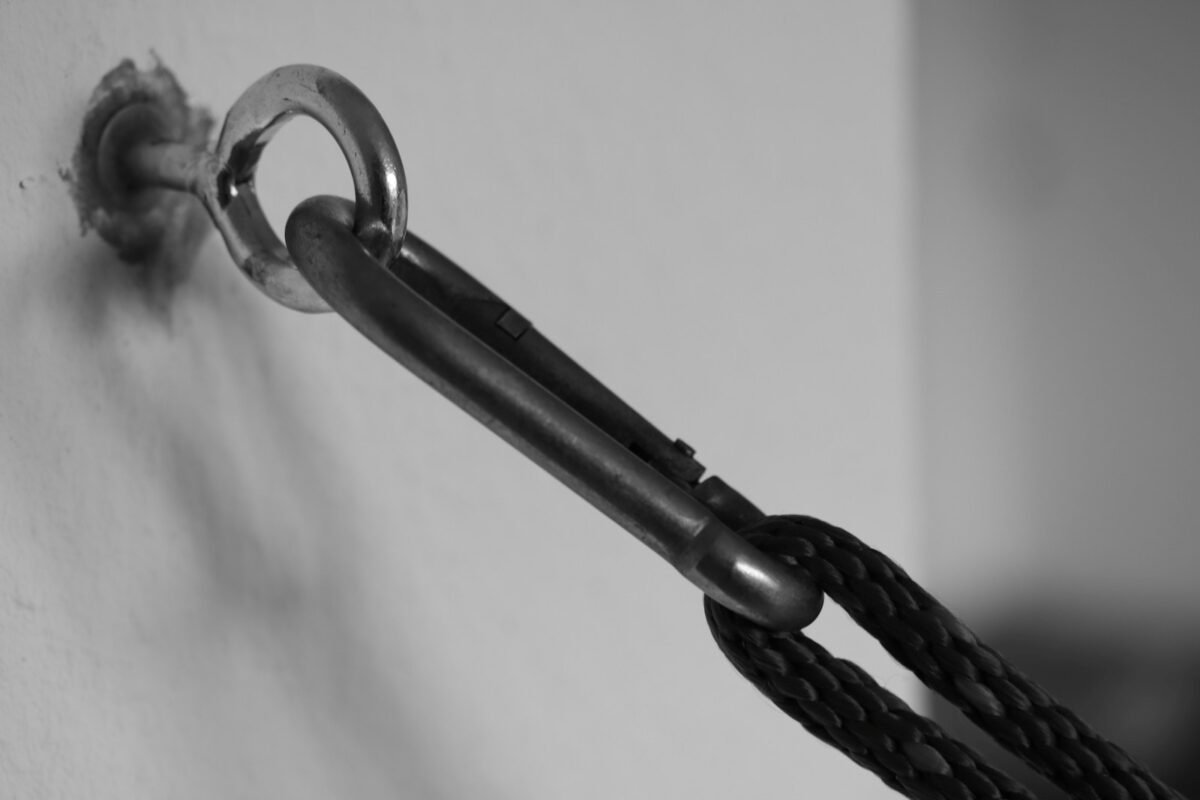

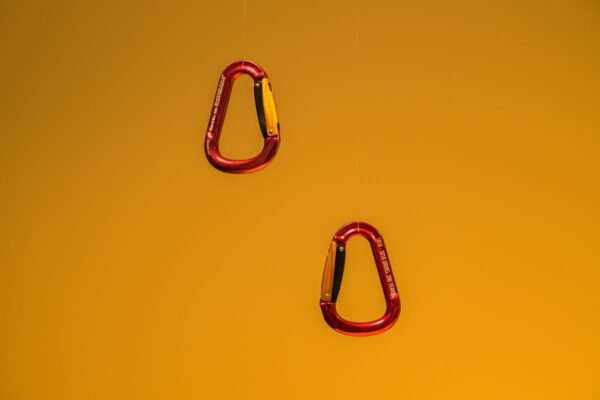

Conectores (mosquetones, ganchos) y absorbedores de energía

Los conectores, como mosquetones de acero o aluminio con cierre de rosca o automático, son los elementos que unen el arnés al punto de anclaje. Deben tener una resistencia mínima de 22 kN en el eje mayor y 7 kN en el eje menor. Los absorbedores de energía, por su parte, limitan la fuerza máxima transmitida al trabajador durante una caída a 6 kN o menos. Se colocan entre el arnés y el anclaje, y contienen una cinta o un sistema de desgarro controlado. Es obligatorio utilizar absorbedor cuando la distancia de caída libre supere 1,8 metros, incluso si el anclaje es resistente.

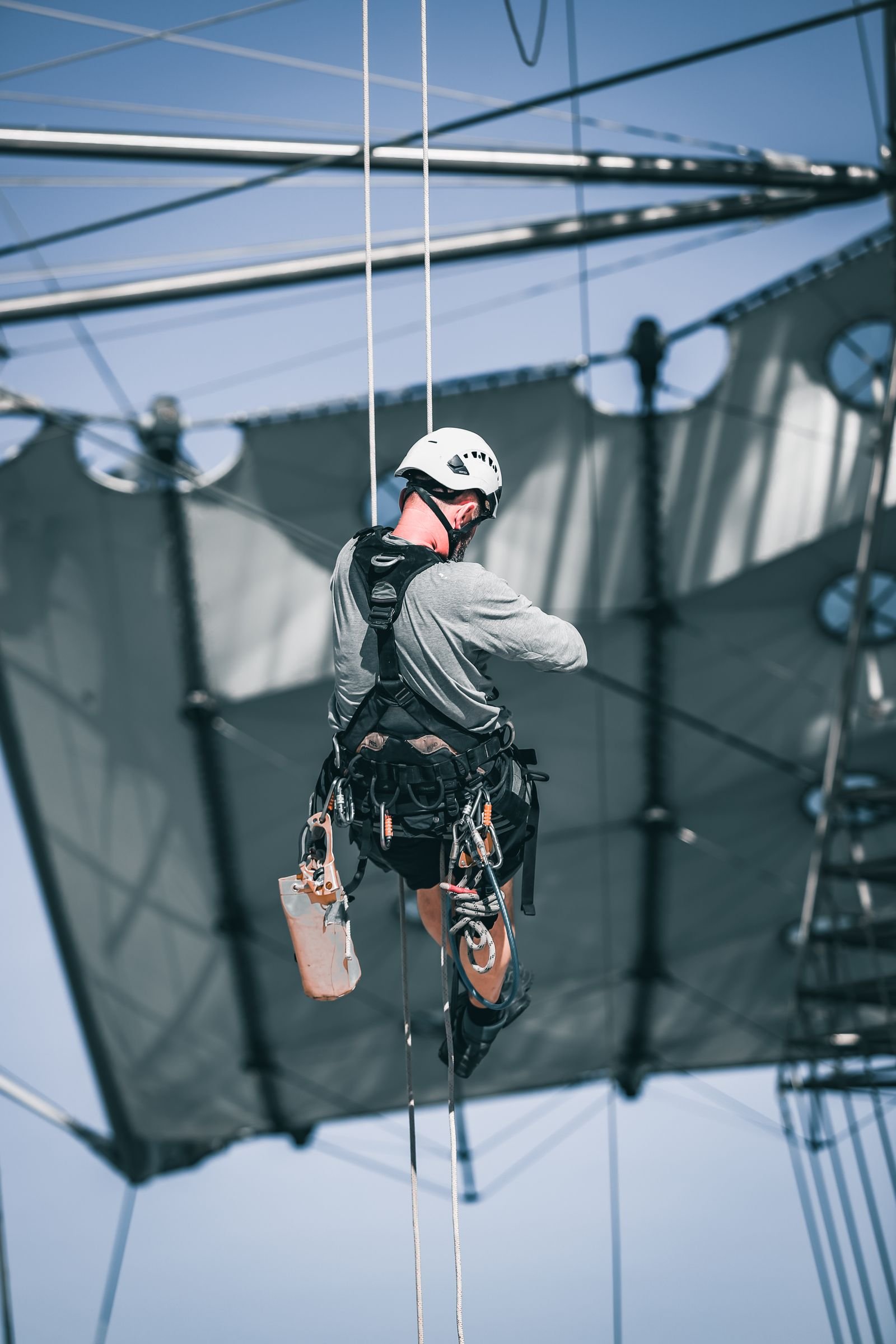

Líneas de vida y cuerdas de posicionamiento

Las líneas de vida (cables de acero o cuerdas sintéticas) proporcionan una trayectoria continua de anclaje. Las cuerdas de posicionamiento, en cambio, permiten al trabajador mantener una postura fija mientras realiza tareas con ambas manos. Ambos elementos deben estar certificados y ser compatibles con el punto de anclaje. Por ejemplo, una línea de vida horizontal de cable de acero de 8 mm de diámetro puede soportar hasta 25 kN, pero requiere tensores y amortiguadores en los extremos para evitar cargas de pico. La inspección de estas líneas debe realizarse antes de cada jornada, buscando corrosión, cortes o deformaciones.

Procedimientos de instalación y verificación de un punto de anclaje

La instalación correcta de un punto de anclaje sigue una secuencia técnica que minimiza los riesgos de fallo. A continuación se describen los pasos esenciales según la normativa vigente.

Pasos para una instalación segura según la NOM-STPS

En primer lugar, se debe identificar la estructura portante y verificar que su resistencia sea igual o superior a la carga requerida (22,2 kN para detención de caídas). A continuación, se selecciona el tipo de anclaje adecuado (perno químico, expansión mecánica, abrazadera, etc.) según el material de la superficie. Se procede a la perforación con broca del diámetro especificado por el fabricante, limpiando el polvo con aire comprimido. Luego se inserta el anclaje y se aplica el torque especificado (para anclajes mecánicos) o se espera el tiempo de curado (para anclajes químicos, normalmente 24 horas si la temperatura es inferior a 10 °C). Finalmente, se realiza una prueba de carga al 100% de la capacidad nominal, registrando el resultado en un informe.

Pruebas de resistencia y ensayos no destructivos

Las pruebas de resistencia se ejecutan aplicando una carga progresiva hasta alcanzar la fuerza de diseño, midiendo la deformación con un dinamómetro calibrado. Para anclajes permanentes, se recomienda realizar una prueba de extracción directa con un gato hidráulico, registrando la carga máxima sin que se produzca desplazamiento superior a 5 mm. Los ensayos no destructivos (END), como la inspección por ultrasonido o partículas magnéticas, se aplican en anclajes metálicos para detectar fisuras o corrosión interna. La NOM-009-STPS exige que los resultados de estas pruebas se conserven durante al menos cinco años.

Inspección periódica y mantenimiento de los anclajes

La inspección periódica debe realizarse cada seis meses, o antes si el anclaje ha estado expuesto a condiciones adversas (humedad, productos químicos, impactos). Durante la inspección se revisa la integridad de la fijación, la ausencia de corrosión, la legibilidad de la etiqueta de identificación y el estado de los conectores. El mantenimiento incluye limpieza con paño seco, aplicación de lubricante en mecanismos móviles y sustitución de pernos o arandelas dañadas. Cualquier anclaje que presente deformación, grietas o pérdida de torque debe ser reemplazado de inmediato y no puede ser reparado.

Errores comunes y buenas prácticas al elegir y usar puntos de anclaje

La experiencia en el campo revela patrones de error que pueden evitarse con formación y procedimientos adecuados. A continuación se enumeran los más frecuentes y las recomendaciones para evitarlos.

Sobrecarga del anclaje y uso de materiales no certificados

Uno de los errores más graves es conectar a un anclaje que no ha sido diseñado para soportar la carga de una caída, como tuberías de PVC, barandales ligeros o rejillas metálicas. También es común sobrecargar un anclaje al conectar a más de un trabajador sin verificar que la estructura soporte la suma de las cargas. La buena práctica exige que cada punto de anclaje esté claramente identificado con una etiqueta que indique su capacidad máxima y su fecha de instalación. Además, todo anclaje debe contar con certificación de un organismo reconocido; no se deben utilizar dispositivos sin marcado CE, ANSI o NOM.

Ángulo de conexión incorrecto y efecto péndulo

El ángulo entre la línea de conexión y la vertical tiene un impacto directo en la fuerza transmitida al anclaje. Si el trabajador se conecta con un ángulo superior a 30 grados respecto a la vertical, la carga sobre el anclaje puede duplicarse o triplicarse por efecto del péndulo. Este fenómeno ocurre cuando el trabajador se desplaza lateralmente y cae en un arco, generando una fuerza horizontal que puede desestabilizar el anclaje. La solución es ubicar el punto de anclaje directamente sobre la cabeza del trabajador, o utilizar un sistema de línea de vida horizontal que evite los desplazamientos laterales. También se recomienda usar absorbedores de energía con capacidad de absorción multidireccional.

Recomendaciones para seleccionar el punto de anclaje adecuado

Para elegir el punto de anclaje correcto, en primer lugar, se debe evaluar la estructura de soporte: concreto, acero, madera o roca. Cada material requiere un tipo de anclaje específico (químico, mecánico, abrazadera, expansivo). En segundo lugar, se debe considerar la duración de la tarea: los anclajes permanentes son más seguros para trabajos prolongados, mientras que los temporales ofrecen flexibilidad en tareas de corta duración. En tercer lugar, es fundamental verificar la compatibilidad con el resto del EPP: el conector debe encajar correctamente en la anilla del arnés y en el punto de anclaje. Por último, se debe revisar la normativa local aplicable y, en caso de duda, consultar con un ingeniero especializado en sistemas de protección contra caídas. La selección inadecuada es la causa principal de accidentes evitables en trabajo en altura.

En síntesis, el punto de anclaje representa la base de todo sistema de seguridad en altura. Su correcta selección, instalación, verificación y mantenimiento, respaldados por la normativa NOM-STPS y la capacitación certificada, determinan la diferencia entre un trabajo eficiente y un accidente grave. Tanto escaladores como trabajadores industriales deben integrar estos conocimientos en su práctica diaria, reconociendo que un anclaje fiable es el primer paso hacia un entorno laboral sin caídas.
